帶復位功能的4通道I2C和SMBus轉換開關
4選1雙向轉換開關,I2C/SMBus兼容
支持0至400kHz總線頻率
支持3個硬件地址引腳,總線上可同時連接8個該芯片
支持1.8V、2.5V、3.3V和5V電平電壓相互轉換
工作溫度:-40℃~85℃
封裝:TSSOP16

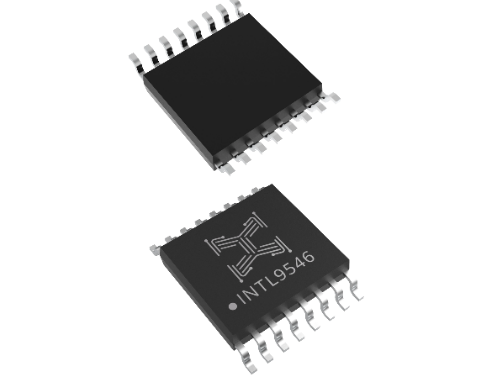

INTL9546是一款由I2C總線控制帶復位功能的4路雙向轉換開關。SCL/SDA上行對擴展到4個下行對或者通道。支持低電平有效復位(RESET)輸入,可使一個下行I2C總線長時間處于低電平狀態時恢復。將RESET下拉為低電平會使I2C狀態機復位,并且使所有通道取消選中,這一功能與內部上電復位功能的作用一樣。

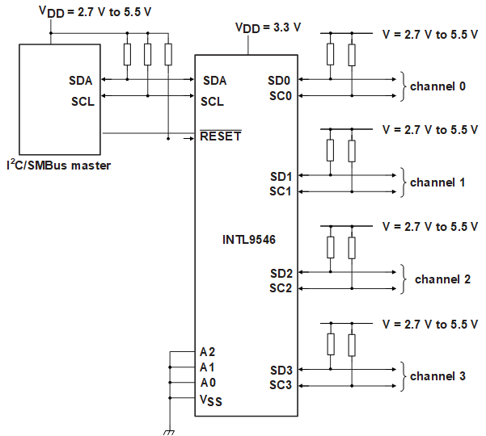

應用框圖
服務器
存儲陣列
交換機
路由器
